고무보트용 공기 주입기(에어펌프)에 일체형 배터리 자작(DIY)

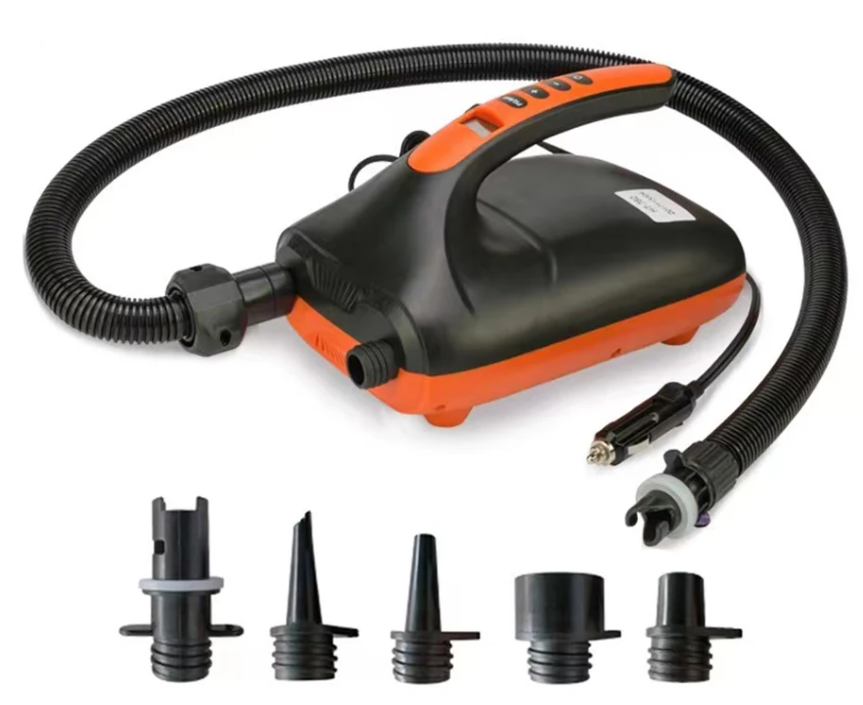

알리에서 구입한 공기 주입기 (에어펌프)는 아래 그림처럼 생겼다.

외형



차량용 시거잭에 꽂아 사용하는 기기로 선이 길어 차량과 함께라면 언제든 사용할 수 있다.

아래는 에어펌프의 SPEC.

HT-782, Max 20PSI Description:

1. Brand: JUANJUAN
2. Dual Function: Air Inflation + Deflation
3. Dual motors, dual stage air flow:
       1st stage - Low Pressure and High Flow Mode (350L/min);
       2nd stage - High Pressure and Low Flow Mode (70L/min).
       ( The speed is 350L/min at first, then automatically switches to 70L/min until fully inflated. )
4. Preset target pressure, automatically stop inflation
5. Power: 110W
6. Working voltage: DC 12V
7. Material: ABS+PA
8. DC Power Cord Length: 9ft (2.75m),cable with built-in 12A fuse
9. Air Hose Length: 3.28ft/1m
10. Powered with cigarette lighter plug of pump or car battery clip
11. Widely for inflating/deflating SUP, air bed, inflatable boat, Kayak, inflatable swimming ring and more



이 제품은 성능도 좋고 가격도 좋은데 문제는 보트를 차에서 내리고 공기를 주입하려면 배터리가 내장형이 아니라 별도의 전원이 있어야 한다.

그래서 일체형 내장 배터리를 자작 해 보았다.



배터리 구성

배터리는 총 12개.

3개가 병렬로 연결되는 1개 세트를 4개 만들고... 4개 세트가 서로 직렬로 연결되는 구조.

즉, 4s3p구조

1개 배터리가 최대 4.2V 공칭 3.7V 방전 3.0V라 4s라면 최대 16.8V 공칭 14.8V 방전 12V

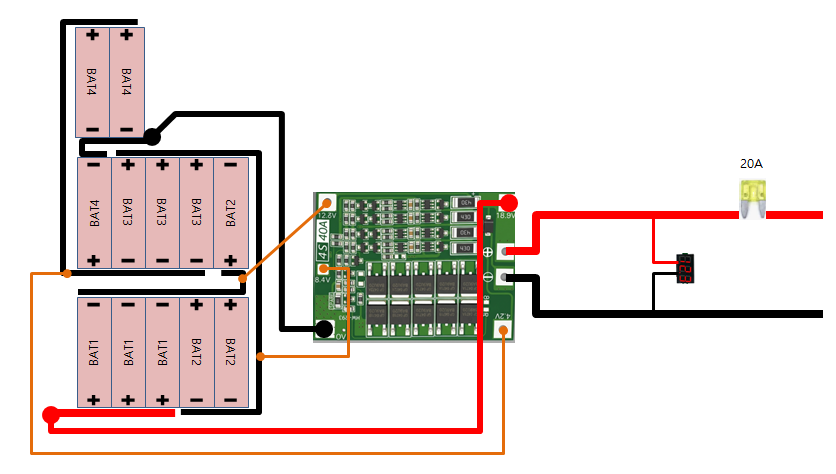

전체 회로도



처음에는 Fuse를 달아볼 생각이었는데 갖고 있는 Fuse가 없어서 그냥 하기로 했다 ㅋ

우측에 설치 된 전압계는 스위치를 달아 누를때만 전압이 표시 되게 하였고, 전압을 보고 방전인지의 여부를 판단하는 지표가 된다.

BMS는 Balanace기능이 지원되는 최대 40A까지 성능의 물건으로 배터리의 발열 체크 기능은 없다.

그래서 저렴하다.

방전과 충전은 저 빨간 검은 선으로 한다.

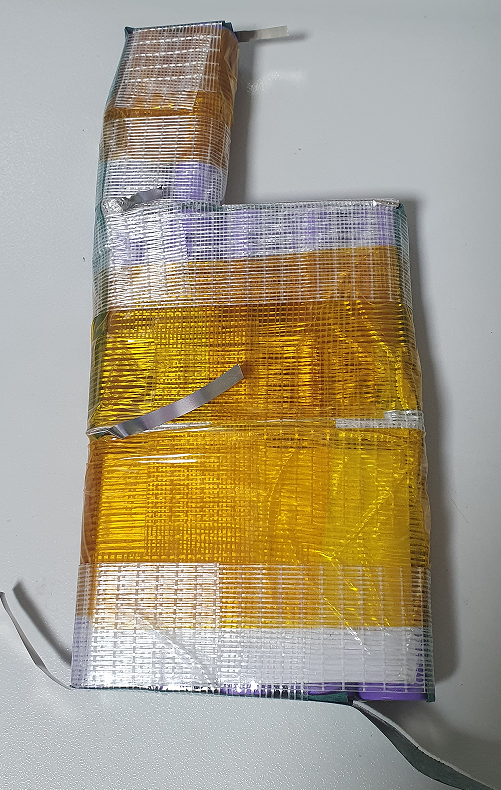

4S3P 배터리 작업

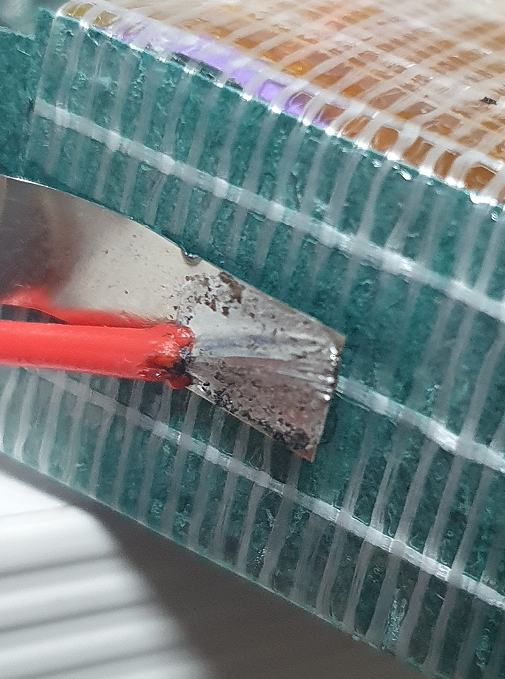

배터리 단자 납땜









BMS 연결 납땜





완성

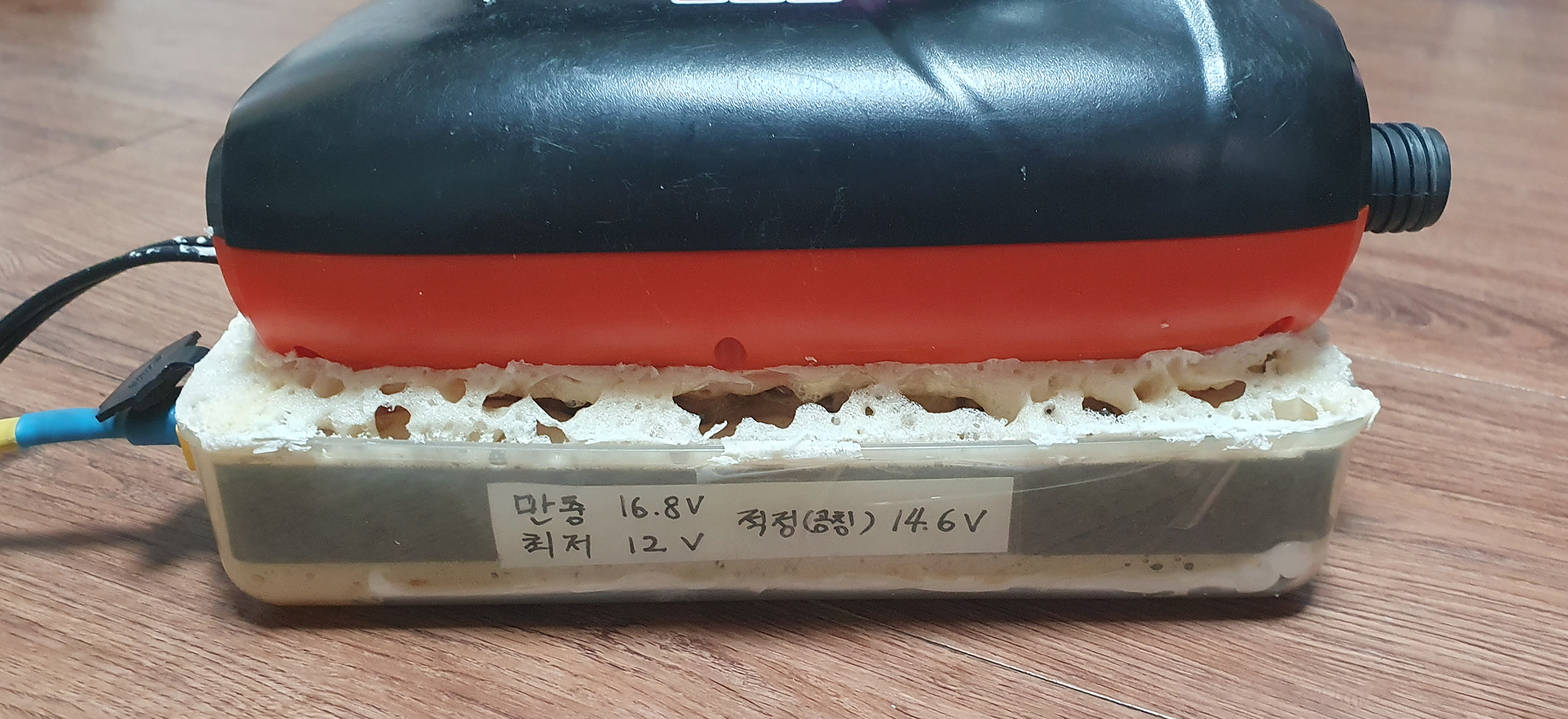

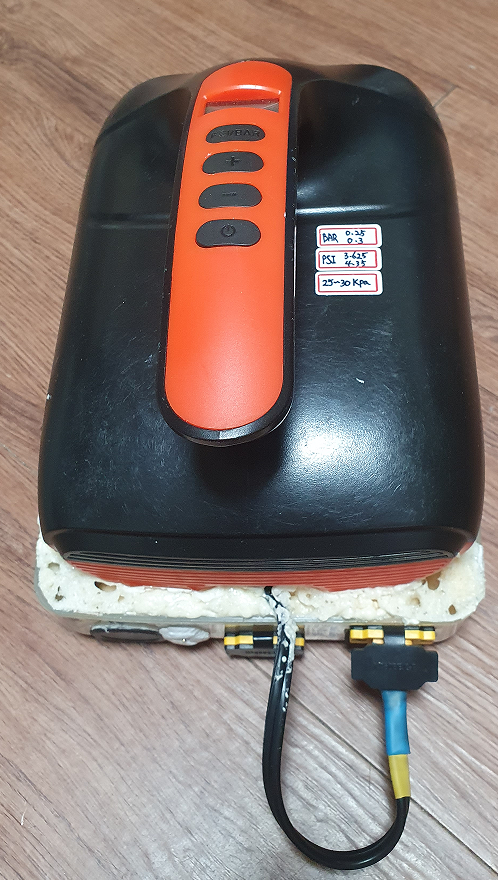

배터리를 감싸는 케이스는 다이소에서 반찬통으로 했다.

바닥에서 배터리로 올라오는 충격 진동을 방지하기 위해 놀이방 매트를 사용했다.

케이스의 뒤틀림으로부터 배터리를 보호하기 위해 플라스틱 바닥판을 사용했다.

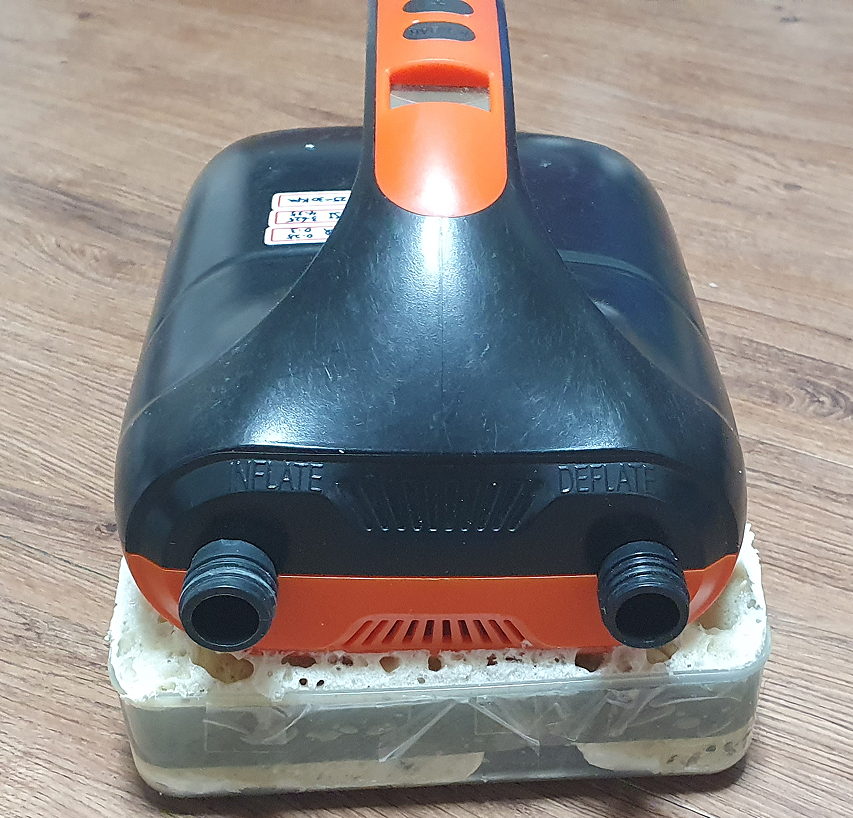

배터리와 케이스 간 빈 공백은 다이소에서 구입한 "우레탄 발포제"를 사용했다.

케이스가 미끈해서 발포제의 접착기능이 제대로 발휘되지 않아 3M 아크릴 양면 테이프를 사용했다.

3M 아크릴 양면테이프는 시간이 갈수록 접착력이 강해지는 특징이 있어 이번 프로젝트에 매우 적합하다.

그리고 발포제가 양면테이프에 붙어 동화 되면서 접착력이 약해지지 않는다고 한다.

발포제가 부풀면서 공기 기포가 들어가는 바람에 빈 공백이 많은데 이는 실리콘 실란트로 마무리 할 예정이다.

갖고 있는 가방에 쏙 들어가게 하기 위해 짱구좀 굴렸다 ㅎ
